養豬場智能環控控制箱技術方案
系統概述
傳統豬場采用人工對飼養方式，無法精準的對豬舍環境進行監控。簡單的依靠人工進行豬舍環境的管理遠遠滿足不了大規模養殖的需求。今年來，豬舍環境參數尤其是溫度，濕度，氨氣等對于豬從生產到售賣的各個階段影響很大，不妥善控制會影響小豬成活率，生長速度，出欄數。因此應客戶要求，對原先養豬場傳統手工環境控制模式進行改造，形成智能環境控制系統。
由工程部，智慧農業發展部牽頭進行產品主要功能設計，以西門子PLC為控制器，進行包括數據采集，顯示，終端反饋等功能的設計。

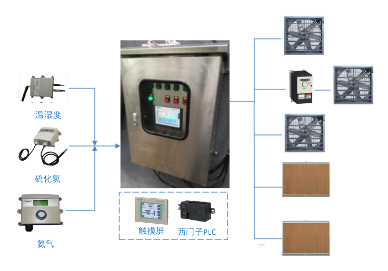

圖1 原理設計圖
圖2 觸摸屏界面
關鍵功能
· 通過環境溫度傳感器，濕度傳感器，氨氣傳感器，硫化氫傳感器等設施設備，實現對養豬廠內豬生產的相關參數進行采集，實施監控，超過閾值進行報警；
· 通過物聯網設備，借助于覆蓋園區的WiFi網絡，實現相關數據的通訊傳輸，同時，借助農業系統軟件，實現相關數據的采集、保存及調取；
· 通過自動化控制設備（西門子smart200 PLC），實現對風機、水簾等設備的自動控制；
· 通過對主風機配置變頻器，實現啟停的平穩過渡，保障電機壽命，有效減少噪音；
· 可實現手機App、平板的監測與控制功能；
· 對西門子控制器考慮可擴展性，為后續自動化控制的進一步擴展提供支撐。
產品優勢
· 較好安全穩定性——采用工業級西門子smart200PLC控制器保駕護航，并且配備雙層門的不銹鋼柜，可以保證戶外穩定性；
· 優良的通風效率——可以進行不同溫濕度下風機和水簾配合使用，可以保證豬生長不同階段，不同溫度下通風量，實現除臭，降溫等功能；
· 便捷的觸摸屏顯示與設置——采用工業級西門子觸摸屏，記錄豬場過往數據，形成歷史曲線，便于預警和監控，同時可以自定義的溫濕度設置，實現豬生產不同階段應用需求。
總結
智能環控系統目前可以實現，包括：
· 自控：實現園區內絕大部分設備的自動化控制，減少人員工作量，提升操控的精準度；
· 積累：通過構建存儲數據庫，完成數據存儲、查閱、對比、反饋，為后續的分析、優化和溯源提供支撐；
· 穩定：通過利用工業級的PLC，變頻器，觸摸屏，雙層不銹鋼機柜和工業電氣實施標準來保證整體設備運營穩定性，提高壽命和穩定性；
希望通過“智能環控系統”的構建，為現代養豬的精細化、集約化管理帶來實實在在的幫助。
